精密測定機器販売

エフ・イー・エスが取り扱いをしております、測長器、光学測定器、工具顕微鏡の商品一覧です。
新製品の導入の際は、まずは弊社にご相談ください。適切な価格で、高い精度の商品を供給させて頂きます。

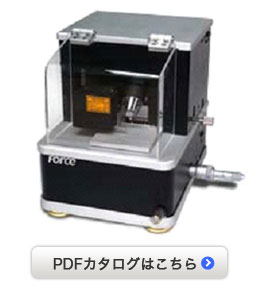

段差・表面粗さ微細形状測定機 (↓各画像をクリックすると拡大します)
EZSTEP(上)
段差・表面粗さ微細形状測定機(EZSTEP)

EZSTEP
【特長】
《リニアスキャン》

《スキャン範囲》
500μm 標準、400μm 最小
《データ数》
最大5000 ポイント
《測定範囲/縦》
15μm 標準、14.25μm 最小
《測定精度/縦》
2A (最下位ビット)
《段差測定再現性》
5A (1σ 0.1μm ステップにて) または0.1% のどちらか大きい方
《スキャン速度》
1 - 100μm/sec

EZSTEP(下)

【仕様】
《検出用顕微鏡カメラ》
倍率固定、8mm FOV [100 × 15インチ モニター]
2mm FOV [400μm 15インチ モニター] (オプション)
《スタイラス半径》
5μm、2μm (オプション)
《スタイラス材質》
ステンレス+ダイヤモンドコーティング
《スタイラス荷重》
0.1 - 50mg
《サンプル・ステージ寸法》
75mm × 75mm(標準)
4インチ径サンプル用(オプション)
6インチ径サンプル用(オプション)
《サンプル・ステージ送り》
手動X/Y、25mm × 25mm
《サンプル厚み》
≦ 10mm
《サンプル重量》
≦ 50g
《コンピューター要件》
CPU: 1GHz、RAM: 2GB、USB 2.0
《ソフトウエア》
スキャン制御用ソフトウエアはWindows XP または以降に対応
プロファイル測定用ソフトウエア
データ出力用ソフトウエア
《振動検出及び防振》
組み込み環境での振動検出
防振台(オプション)

【ソフトウエア】
《段差解析》
Point-to-Point、平均段差
《オート・レベリング機能》

《高次平坦化(High Order Flatten)機能》

《表面粗さ・うねり解析》
Ra、Rq、Rp、Rz、Ry、Rmax、Wa、Wq、Wp、Wz、Wy、Wmax
《フィルター》
移動平均、ローパス、ハイパス・フィルター
《生データ出力》
可(テキスト・フォーマット、XPS、Excel 及びMatlab互換)
《スキャン・レポート作成》

【使用環境】
《電源》
100 - 240 VAC、50/60Hz、100W
《装置寸(標準)》
340mm (W) × 250mm (D) × 280mm (H)
《装置重量》
17kg (Net)/20kg(Gross)
《温度》
25±2 ℃
《湿度》
≦70%、結露なきこと

工具先端測定装置 (↓各画像をクリックすると拡大します)
IPM MEASURING-STATION MST100
高輝度 LEDライティングボックス IPM MEASURING-STATION MST100
【仕様】
《鋳鉄製テーブル》
500×370×58mm
《X軸移動》
150mm
《Z軸移動》
100mm
《割り出しテーブル》
回転角
16/18/24/28/32/36/40(ISO40規格)
センター高さ 132mm
《デジタルカラーカメラ》
1/3インチ
《ズーム倍率》
10〜110倍
IPM MEASURING-STATION MST100
高輝度 LEDライティングボックス 【各種工具の先端ビデオ測定システム】
・非接触光学測定
・パソコン画面上のイメージ測定
・測定結果及び内容の管理
・測定結果をエクセル出力
(各種ソフトウエアーと接続)
・DXF図面データーにて操作
・イメージ画像の保存
《ズーム倍率》
40〜240倍
《モニター》
18インチ
《プリズム》
最大径 60mm 最大径 600mm
《集中距離》
80mm
《測定物回転角度》
0-90度
《重量》
12kg

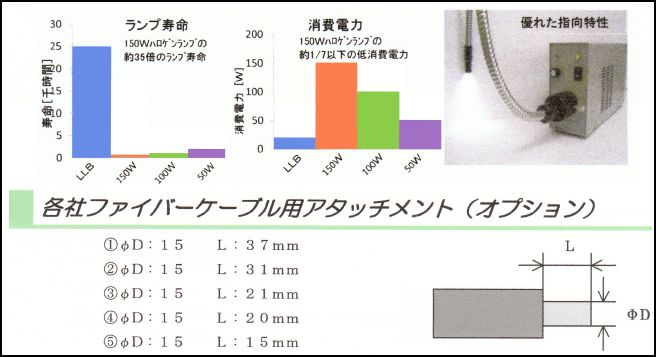

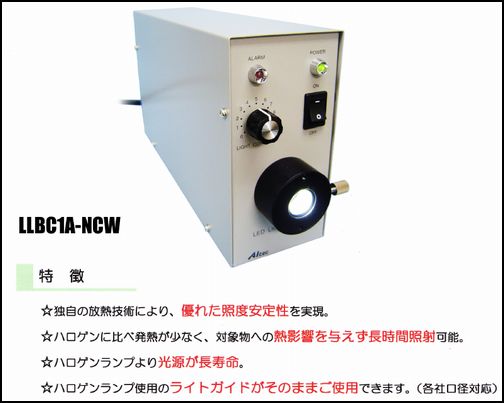

高輝度 LEDライティングボックス (↓各画像をクリックすると拡大します)
高輝度 LEDライティングボックス
高輝度 LEDライティングボックス Altec 150wハロゲンランプ相当
【仕様】
《点灯方式》
定電流制御
《出力数》
1CH
《色温度》
6,500K Typ
《照度》
152,000(Φ6,L=500mmの弊社製ストレートガイド使用時)
228,000(Φ8,L=500mmの弊社製ストレートガイド使用時)
                ※出射端面より50mmの位置にて測定
《指向特性》
2■ 1/2=19°(光ファイバー出光部)

高輝度 LEDライティングボックス
高輝度 LEDライティングボックス 《照度安定性》
±2%(但し環境温度一定とする)
《調光範囲》
0〜100%
《調光制御方式》
アナログ連続調光
《内部調光》
前面パネル部のボリューム連続調光

高輝度 LEDライティングボックス
高輝度 LEDライティングボックス 《外部調光》
背面パネルの外部コネクタからのアナログ電圧による
《内/外調光切替》
背面切替スイッチ(INT:内部、EXT:外部)
《外部点滅》
入力信号:接点又はオープンコレクタ入力
《ファイバー出射口径》
結束径 Φ4〜Φ10に対応(オプション)

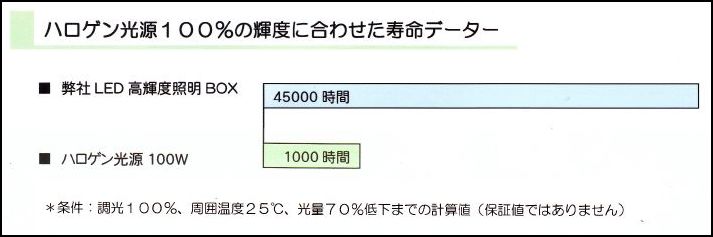

《LED平均寿命》
25,000時間(初期光量に対し70%になるまでの計算値)
※保障値ではありません
《入力電圧》
AC 単相100〜240V、50/60Hz
《入力電力》
34W
《使用環境温度》
0〜40℃
《外形寸法》
(W)70×(L)254×(H)140mm (ゴム足含まず)
《重量》
約1,6Kg

精密万能測長機 LMI01-680 LMI01-400 LMI01-1000
LMI01-680 LMI01-400  LMI01-1000
LMI01-680 LMI01-400 LMI01-1000 【仕様】
《測定範囲》
外測定(絶対測定):0-680 mm(オプション:1-400)
内測定: 10-400mm(オプション:0-300)
《テーブル》
テーブル:160 x 160 mm
テーブル上下:100 mm
テーブル前後:25 mm
《テーブル傾斜角度》+/- 4°
《旋回角度》+/-3
《分解能》0.1 μm (0.01 μm切り替え可能)
《精度》
0.3μm + L/ 1500 (L = 測定長 mm) 20℃ +/- 2℃
0.15μm+L/1500 (高精度バージョン)
0.1μm+L/2000 (パソコン仕様高精度バージョン)

【Specifications】
《Measuring ranges》
Outside measurement:0-680 mm(option:1-400)
Inside measurement:10-400mm(option:0-300)
《table》
table:160 x 160 mm
table top and bottom:100 mm
table front and rear:25 mm
《table tilting range》+/- 4°
《Range》+/-3
《Resolution》0.1 μm (0.01 μm possible change)
《precision》
0.3 μm + L/ 1500 20℃ +/- 2℃
0.15μm+L/1500 (high precision version)
0.1μm+L/2000 (computer version)

LTM-150D
LTM-150D
【仕様】
《ガラステーブル 》径200 mm
《回転角度》360°
《測定範囲》X = 150 mm、Y = 50 mm
《コラム傾斜角度》 +/-12°
《倍率》10倍、30倍、50倍

【Specifications】
《Diameter of glass stage》
《Turning angle》360°
《Measuring range》X = 150 mm, Y = 50 mm
《Column tilting range》+/- 12°
《Magnification》10x, 30x, 50x

PEGASUS
PEGASUS
【仕様】
《測定範囲》200 x 100 mm
《コラム傾斜角度》+/-15°
《倍率》10倍、30倍、50倍
《分解能》1μm
《標準付属品》
角度接眼,差込式型板接眼レンズ,ガラステーブル,差込式テンプレート,ハイデンハイン・リニアスケールとカウンター,蛍光落射照明
《オプション》
光学式回転テーブル,二重像接眼レンズ,光学式角度割り出しヘッド,光学式接触子,センター架台,調整式V型支持台

【Specifications】
《Measuring range》200 x 100 mm
《Column tilting range》+/-15°
《Magnification》10x, 30x, 50x
《Resolution》1μm
《Standard Accessories》
Goniometer ocular,Template eyepiece,Glass table,Template inserts,Heidenhain linear scale and counter,Incident light
《Option》
Optical circular table,Double image eyepiece,Optical angle measuring equipment,Optical contact lever,Center cradle,Adjustable V-bearings

UHL VMM200
UHL VMM200
【仕様】
《測定範囲》150 mm x 100 mm、又は250 mm x 150 mm
《旋回ステージ》150 x 100 mm
《旋回角度》 +/-5°
《最大積載重量》30 Kg、20 Kg
《分解能》0.1 μm

【Specifications】
《Measuring ranges》150 mm x 100 mm、 or250 mm x 150 mm
《Swiveling stage》150 x 100 mm
《Range》 +/-5°
《Max. Weight limit》30 Kg、20 Kg
《Resolution》0.1 μm

CLASS Laser Measuring System
CLASS Laser Measuring System
【仕様】
《長さ》700 mm
《径》150 mm
《ワーク重量》 <30 Kg°
《駆動》サーボモータレーザーセンサー
《基本の距離》90 mm
《測定範囲》20mm
《長さ方向》0.1μm
《角度》0.001°
《測定精度》
《長さ方向》0.5μm
《径》1.0μm
《角度》0.005°
《同心度》1.0-1.5μm
《径方向の振れ》1.0μm
《軸方向の振れ》1.0μm

【Technical data】
《length》700 mm
《Diameter》150 mm
《Work piece》 <30 Kg°
《Drive》Servo motorLaser sensor
《Basic distance》90 mm
《Measuring range》20mm
《Lengths/Diameter》0.1μm
《Angles》0.001°
《Measuring precision》
《Lengths dimensions》0.5μm
《Diameters》1.0μm
《Angles》0.005°
《Concentricity》1.0-1.5μm
《Radial run out》1.0μm
《Axial run out》1.0μm
